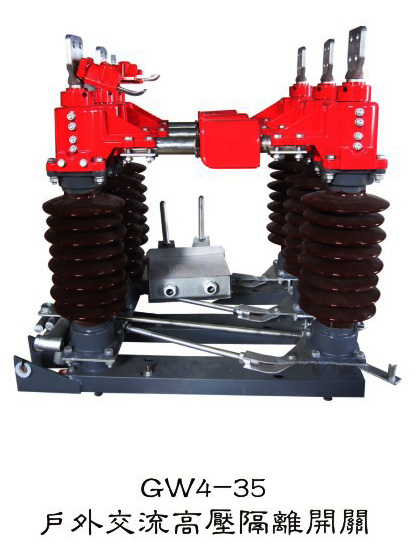

GW4-35户外交流高压隔离开关

2017-4-15 15:24:57


结构简介

135kV成套高压隔离开关GW4-40.5D)(W)型隔离开关本体、CSCS17CS8-6D型人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。110kV成套隔离开关由GW4-126D)(W)型隔离开关本体、CS14G人力操动机构、传动附件等组成,也可配用CJ6型等电动机构。

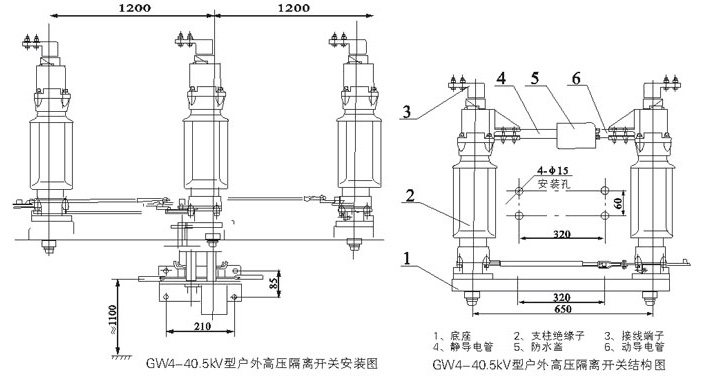

2 该隔离开关属双柱水平开启式隔离开关。制成单极型式,当三极同步使用时,极间用连接杆连接起来。各单级都由基座、支柱绝缘子、出线座及触头等部分组成,两支柱绝缘瓷瓶相互平行地安装在基座两端地轴承上,且与基座垂直。主导电部分分别安装在两支柱绝缘瓷瓶上方,随支柱绝缘瓷瓶作约90°转动。
3高压隔离开关的每个轴承座内装有轴装配,两轴装配间通过连扳、调节螺杆等连接传动。
4)出线座中的紫铜编织带软连接分别紧固在导电杆和接线板上,接线板供用户连接路之用。
5)中间触头部分的触指称为装配,采用外压式或自力型触指,其形式为转入式,以减少分、合闸时触头与触指间的磨损,提高使用寿命。
6)隔离开关附有接地开关时,主导电回路与接地开关的联锁用基座上的扇形板与弧形板保证,在 主导电回路合闸时,接地开关不可合闸,接地开关合闸时,主导电回路不可合闸。配用CS8-6DCS17-型时隔离开关与接地开关联锁由机构上的连锁板实现。

产品特点

1)隔离开关采用双柱中开、触头转入式结构,具有自动清洁触头的能力,提高了接触可靠性;
2)触指采用高强度、高导电率、高弹性的新型材料制造。依靠触指自身的弹力夹紧触头,避免了目前因弹簧锈蚀、发热退火而引起的触头夹紧力降低,接触电阻增加,触头发热家具的恶性循环;
3)隔离开关转动部分按免维护的要求设计。转动座设计成密封结构,水汽、尘埃、有害气体无法进入。使轴承、二硫化钼锂基锂基润滑脂永远工作在良好的环境中,轴承永不生锈、润滑脂无法柳市,永不干涸,使隔离开关长期运行后的操作力距不会增加。采用不锈钢轴销与无油自润滑轴承相配合结构;钢制件采用热镀锌,确保隔离开关操作灵活、轻便、可靠、永不锈蚀。

完善化隔离开关特点说明

1)全部采用热镀锌工艺防腐处理,热镀锌不能保证配合要求转动的部位一般均采用不锈钢材料,紧固件M8以下采用不锈钢,其余均采用热镀锌。
2)导电部分铜管软连接型,中间触头为 握手” 式自力型触指,弹簧外压式无电流通过,隔离开关只有中间一个接触点,其余均用软连接固定联接。
a.采用新的触头结构,将触片一端与触座固定,靠触片变形及弹簧产生接触压力,使触指末端的滑动接触改为固定接触,提高导电可靠性;
b.触指弹簧改为外置式,以避免弹簧分流;
c.现场用户无需焊接,无需被辅助材料,只提供安装支架(订货时注明是否带支架及高度)
3)转动部分配有自润滑套,无需润滑脂
4)主接线端子为平板型。
5)开关用支柱绝缘子强度密度大,稳定可靠,配方采用高强度瓷料制造,减少了产品强度的分散性,增加了产品的抗拉强度,结构设计时已对产品已有较大的强度预留度,使产品在运行中保证稳定可靠。
